Советы, станции, частоты, и прочее... Обратите внимание, обзоры станций В ДРУГОЙ ТЕМЕ.

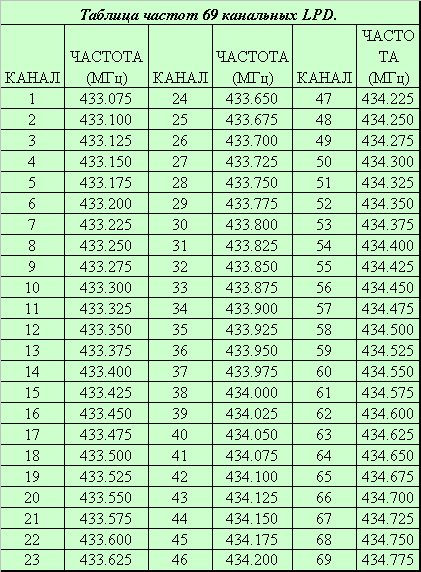

LPD (Low Power Device) — предназначены для связи на короткие расстояния с использованием диапазона 433.075 МГц до 434.775 МГц, c шагом сетки 25 кГц, создавая таким образом 69 активных каналов.



Таблица частот для 8ми канальных раций:



В России применение устройств, в т.ч. радиостанций, диапазона LPD разрешается при мощности передатчика не более 10 мВт. (0.1 Вт.) На практике, многие выпускаемые устройства имеют мощность до сотен милливатт или единиц Ватт; формально процедура их регистрации и сертификации обходится переключением их в маломощный совместимый режим с ограничением 10 мВт.

Решением Государственной комиссии по радиочастотам от 11.12.2006 (решение ГКРЧ № 06-18-04-001)[2] выделены полосы радиочастот 403—410 МГц, 417—422 МГц и 433—447 МГц без оформления отдельных решений ГКРЧ для каждого конкретного типа РЭС при нижеприведенных условиях:
- соответствия технических характеристик используемых РЭС основным техническим характеристикам, указанным в приложении к настоящему решению;
– применения РЭС, использующих полосы радиочастот 403-410 МГц и 417-422 МГц, только за пределами зоны радиусом 350 км от центра г. Москвы;
– при применении РЭС должны быть исключены излучения от передатчиков этих РЭС в полосе частот 406-406,1 МГц;
– при эксплуатации РЭС должна быть обеспечена защита от помех средств радиоастрономической службы в полосе частот 406,1-410 МГц;
– получения в установленном порядке разрешения Федерального агентства связи на использование радиочастот или радиочастотных каналов на основании заключения экспертизы радиочастотной службы о возможности использования заявляемых РЭС;
– регистрации указанных РЭС установленным в Российской Федерации порядком.

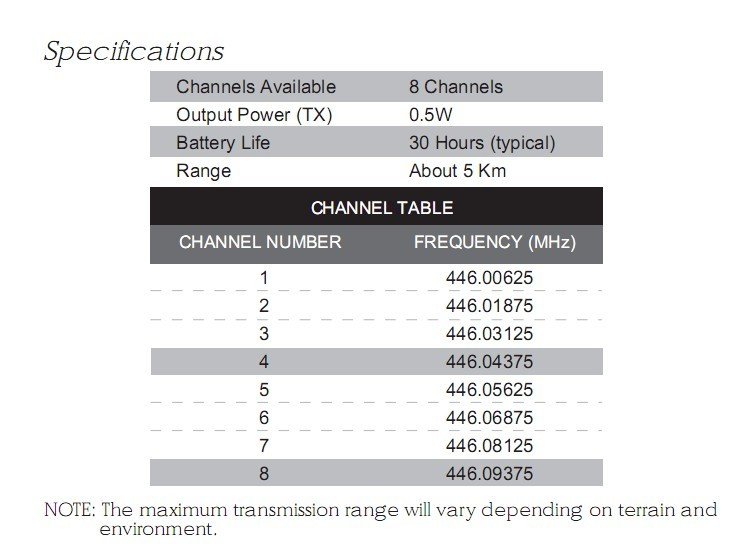

PMR (англ. Private Mobile Radio, пи-эм-эр) — это европейская безлицензионная система (называемые в обиходе как PMR446) подвижной радиосвязи в УКВ-диапазоне с частотой 446,000—446,100 MHz и с максимальной выходной мощностью 0,5 Вт.

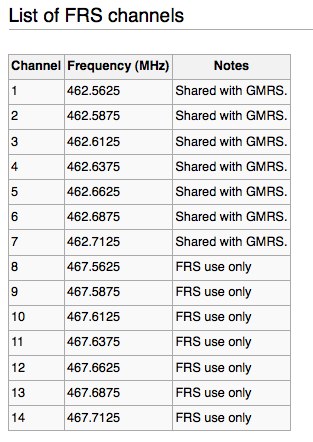

FRS (Family Radio Service) - "чёрный" диапазон, в Рашке запрещённый. На нём молчат, хотя напороться на каких-нибудь охранников супермаркетов на нём можно.



Первый канал иногда используется в качестве экстренного, второй используют геокешеры (забугорные).

GMRS (General Mobile Radio Service) - кусок диапазона FRS, использует первые 7 каналов. Естественно, запрещено.

Параноики из космопоиска вещают о выборе раций и о частотах. Полезно и доступно.

Диапазоны. Это интервалы частот, на которых станция может работать в качестве приемника и передатчика. Условно делятся на три группы (указываю ключевые частоты для любительской радиосвязи):

27 МГц. Тут можно послушать небылицы дальнобойщиков и сообщения о "засадах" в кустах; устройства такого типа, как правило, громоздкие, тяжелые и для хорошей связи требуют использования больших антенн;

144 МГц. Это лучший диапазон для связи в лесу по дальности/комфортности использования, они как правило имеют небольшие размеры и вес, но для эксплуатации таких р/с нужно иметь открытую радиолюбительскую категорию не ниже четвертой;

433 МГц. Эта область частот делится еще на несколько, сюда входит и сетка частот гражданской радиосвязи LPD, и сетка частот европейского стандарта связи для бытовых нужд PMR, и некоторые другие сетки частот. Самый "простой" диапазон – простые в использовании радиостанции, не нужно разрешение на использование – купил и пользуйся. Минусы – малая дальность связи, особенно в лесу. Кроме того, большинство предлагаемых на рынке устройств такого типа можно без иронии назвать игрушками: дальность связи даже в чистом поле ограничивается парой-тройкой сотней метров.

Для нас радиостанции нужны в экспедициях. А экспедиции проходят зачастую в лесных массивах, да и в любом случае требуется связь больше, чем на 300 метров (если мы, конечно, хотим услышать рабочую группу на задании, а не коллег из ближайшей палатки). Смотрим на два абзаца выше – для нас идеально подойдет диапазон 144МГц!

Необязательная часть =)

«Но там какая-то категория нужна», скажете вы. А с ней еще проще. В нашей стране действует Союз радиолюбителей России. Обращаетесь в ближайшее региональное отделение СРР, говорите, что вам нужна четвертая категория для использования любительской радиостанции, и вам ее открывают в течение недели-двух. Цена вопроса: несколько сотен рублей (взнос в радиоклуб, платеж за использование частот и т.д.). В итоге получите удостоверение от Радиочастотного центра, дающее право использовать радиостанцию. Да, самое главное: обращаться в отделение СРР нужно после приобретения последней, данные о ней будут включены в удостоверение.

Продолжаем =Р

«А как быть, например, если я хочу иметь хорошую связь в лесу и в то же время общаться с теми, кто имеет LPD-станции?» И здесь все просто: существуют радиостанции, поддерживающие два основных диапазона – 144 и 433 МГц (так называемые «двухдиапазонки»). И именно на них мы рекомендуем обратить особое внимание. С ними вы всегда останетесь на связи: и в серьезных экспедициях в суровых условиях, и в базовом лагере или на крупном мероприятии, и в группе людей с «игрушками» 433 МГц.

Постараюсь кастрировать всякие заумности, что бы простым смертным тоже всё было понятно...



Ещё раз про диапазоны радиосвязи.

Общее деление по частотам мы пропустим, вот деление только на вещательные диапазоны частот:

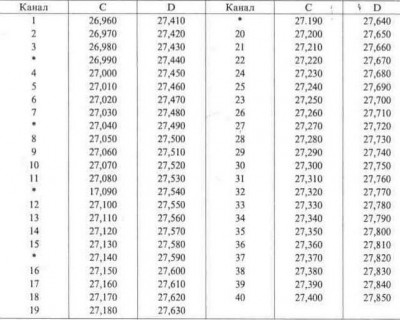

26,960-27,855 МГц - CB, 27 МГц
33-50 МГц - LB (LOW BAND)
136-174 МГц - Очень высокие частоты (ОВЧ; VHF) - Метровые волны
300-345 МГц - 300 МГц
400-512 МГц - Ультравысокие частоты (УВЧ; UHF) - Дециметровые волны

(полное долбление на частоты смотри ЗДЕСЬ)

Дальность радиосвязи.

Дальность радиосвязи зависит от большого числа параметров (используемый частотный диапазон, рельеф местности, высота установки антенн, электромагнитная обстановка, и т. д.) и может быть точно определена только экспериментальным путем.

Каждый из частотных диапазонов характеризуется специфическими условиями распространения радиосигнала. Сигналы в диапазоне Low Band в наибольшей степени подвержены влиянию промышленных помех, помех от бытовых приборов, радиовещательных и телевизионных передатчиков.
Применение оборудования данного диапазона оптимально в сельской местности, где уровень помех значительно ниже, чем в условиях плотной городской застройки.
Диапазон характеризуется хорошим огибанием неровностей ландшафта и распространением за пределы прямой видимости.
Хорошие результаты по дальности связи получаются между стационарными объектами и автомобилями, однако, портативные станции имеют меньшую дальность связи из-за малой эффективности спиральных антенн, так как длина волны много больше длины антенны.

Диапазон VHF - один из самых универсальных диапазонов. Оборудование этого диапазона прекрасно работает как в сельской местности, так и в условиях городской застройки. По сравнению с диапазоном Low Band он имеет недостаточное загоризонтное распространение и поэтому для увеличения дальности радиосвязи требует гораздо большей высоты установки базовой антенны.
Портативные станции работают достаточно успешно на открытой местности, но в условиях плотной городской застройки качество связи существенно снижается, поскольку отсутствует переотражения. Эффективность спиральных антенн достаточно высока, но, все же, не максимальна из-за разницы длины волн и геометрических размеров антенн.

Диапазон UHF - считается "городским" и проявляет свои лучшие качества в условиях плотной городской застройки. Выбор этого диапазона оптимален при необходимости получения устойчивой связи на небольших расстояниях, например, в черте города. Даже при использовании портативных радиостанций обеспечивается устойчивая связь с минимальным количеством мертвых зон.Для открытой местности UHF не чень удобен, так как радиоволны этого диапазона плохо огибают неровности рельефа и имеют сильное затухание в лесистой местности.
Для получения большой дальности связи потребуются очень высокие точки установки базовых антенн.

Радиосвязь и закон



Думаю, это нужно знать, что бы случайно не отхватить песдофф от "органов". А если и отхватить - хоть знать, за что.

В соответствии с ГКРЧ для гражданской радиосвязи (рации личного пользования физических лиц) на территории Российской Федерации выделены диапазоны частот:

СиБи − 27 МГц (разрешённая мощность передатчика до 10 Вт, допускаются к использованию любые типы антенн — компактных, автомобильных, стационарных)

LPD — 433 МГц (разрешённая мощность передатчика до 0,01 Вт, с интегрированными компактными антеннами)

PMR — 446 МГц (разрешённая мощность передатчика до 0,5 Вт, с интегрированными компактными антеннами).

Применение в России в диапазонах 433—446 МГц более мощных раций, либо раций с автомобильными или стационарными антеннами незаконно.
Постановлением Правительства РФ от 13 октября 2011 г. N 837 «О ВНЕСЕНИИ ИЗМЕНЕНИЙ В ПОСТАНОВЛЕНИЕ ПРАВИТЕЛЬСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ ОТ 12 ОКТЯБРЯ 2004 Г. N 539» не подлежат регистрации «Станции сухопутной подвижной связи личного пользования диапазона 27 МГц (СиБи-диапазона) с допустимой мощностью излучения передатчика не более 10 Вт».
С 25 августа 2007г не подлежат регистрации радиостанции диапазона 433 МГц с мощностью до 0,01 Вт и 446 МГц с мощностью до 0,5 Вт, в соответсвии с постановлением Правительства РФ от 25.07.2007г # 476 "Изменения, которые вводятся в постановление Правительства Российской Федерации от 12 октября 2004 г. # 539 «О порядке регистрации радиоэлектронных средств и высокочастотных устройств».

Больше документов можно сковырнуть ТУТ и ТУТ.

Изъятие радиостанций, или как попортить копам кровь.



Как отличить незнающему человеку законная рация LPD или PMR или нет. Самое простое посмотреть на её экран - если видите частоту, то рация не сертифицирована и не является безлицензионной.

Те, кто имеет незарегистрированные лицензируемые рации и не имеет на них соответствующих документов по закону не должен ими пользоваться в обычных условиях.

Я не призываю их не регистрировать, но если уж регистрации нет, то надо знать и понимать что за это может быть и как избежать проблем.

Запрещено использование этих радиостанции на передачу, а владение, перевозка, переноска и прочее не запрещено. Впрочем даже работающая на приём, но не включавшаяся на передачу рация законна, но лучше не дразнить гусей.

Если Вас остановили и начинают придираться к радиостанции, то не впадайте в панику и упорно настаивайте на своём. Не идите на конфликт, спокойно поясните что если хотят, пусть изымают, но проследите чтоб были понятые и чтоб обязательно было указано что радиостанция найдена неработающей на передачу или вообще выключенной, а может и разобранной, если не укажут допишите сами. Потом сможете от души накатать жалоб на сотрудника в частности и весь отдел в целом и они запарятся отписываться о своих незаконных действиях.

Учтите, даже изъятие её сотрудником полиции не говорит о том что рацию у Вас забрали. Решение о наказании принимает суд, а не сотрудники компетентных органов. Суд же полагается на их Протокол, поэтому будьте внимательны и смотрите что туда пишут. Наказание за доказанный выход в эфир с конкретной радиостанции от штрафа, до штрафа с изъятием. Вменять Вам будут скорее всего ч.1 ст.13.4 КоАП РФ.

Таким образом, если в эфир Вы не выходили (а доказать это они обязаны) то это и следует написать в протоколе, а лучше чтоб это было написано самим сотрудником. Наказывается именно выход в эфир и ничего более, вот это Вам и надо усвоить.

Поведение в эфире.



Писалось о Си-Би, но правила (рекомендации?) применимы и к другим частотам. Кратко, сжато, тезисами :

Желательно вести себя в эфире максимально вежливо и корректно. Подождать, пока в канале все замолкнут, и только потом начинать говорить. Всегда придерживайтесь правила: сначала назвать позывной вызываемой станции, потом свой: "XXXXX, Я - YYYYYY. Прием!" В этом случае сразу понятно кто и кого вызывает. Ошибочно называть только позывной вызываемого корреспондента или называть только свой позывной. Я вот часто наблюдал общение вида "первый - второму", "Юстас - Алексу". По идее, это не правильно, психологически на первое слово обращают больше внимания.
Если разговаривают двое корреспондентов, а вам обязательно нужно прервать их- в паузе речи (только в паузе!) нужно сказать "Бpек!" и назвать свой позывной. Если вас услышали, то вам ответят. Hе надо пользоваться этим приемом часто или только для того, что бы узнать как вас слышно. Для этого лучше дождаться окончания разговора и вызвать одного из корреспондентов. Именно поэтому при ведении переговоров, и обязательно при окончании, нужно назвать свой позывной - тогда вас всегда могут позвать.

Наглым образом пизжу текст с непропаду. Что бы не засерать тему, убираю под кат.

Моя связь и то что я о ней знаю. Радиосвязь в полевых условиях.

ЧИТАТЬ

Статья ни в коем случае не претендует на то, чтобы быть руководством, инструкцией и стопроцентно-точной информацией по данному вопросу. В ней выложено только то что использовалось и проверялось на практике. Тем более что статья очень древняя и десять раз исправленная, но все же….

Большие любители веселых пробежек на пару километров вдоль реки, а также обладатели свистков с азбукой Морзе и разноцветных сигнальных ракет могут данную писанину не читать! Можно, конечно, брать в поход пяток девушек для расстановки их вдоль берега в качестве сигнальщиц или сообщать страховке о начале штурма перевала по спутниковому телефону, но это дорого. Дешево подкидывать порциями в костер еловый лапник, чтобы сообщить соседним группам на реке о своем прибытии! Но лучше всего обзавестись “портативными УКВ-ЧМ радиостанциями”, далее просто РАЦИЯМИ.
Итак. …Рации позволяют сэкономить кучу времени во всех ситуациях, когда группе приходится разделяться и заканчивая поиском ушедших за пивом в БПшный ларек. Первое распространенное применение раций — это связь между «базой» и «разведкой». Пригодится радиосвязь и для связи между растянувшимися вдоль реки за пределы видимости судами. Очень греет рация в кармане, когда идешь в одиночку… В-общем, польза от радиосвязи тогда, когда какие-то группы или люди отдаляются друг от друга за пределы видимости и слышимости и не надо посылать гонцов или ждать кого-либо. Хотя можно стоять на разных берегах реки, в 15м друг от друга, но как ни кричи, что не показывай жестами, зачастую все равно ничего не поймешь. А по рации… Еще одно применение раций – связь между автомобилями в дороге (до 15 км). Также неплохо было б договориться ВСЕМ о единых частотах для связи между разными группами. А то часто сидим в одном лесу за разными елками и не знаем об этом. Есть еще и более серьезное применение раций в сложных ситуациях.
Почти по всей России (про зарубеж не знаю) есть стандартные радиочастоты, отведенные для различных спасательных служб, например МЧС. При надобности не запрещается, и даже поощряется вызов спасателей на их частоте. Правда, рекомендованные выше рации на 27 Мгц (СВ) вряд ли помогут, но об этом ниже. В экстренных случаях соответствующими инструкциями разрешается просить помощи хоть на милицейской частоте, лишь бы ваша станция работала на этом диапазоне и имела официальный позывной. Во многих районах есть общественные радиослужбы для помощи разного рода и справок на СВ диапазоне. При наличии официального радиолюбительского позывного круг Ваших возможностей значительно расширяется. Во многих городах есть сотни радиолюбителей, а также установлены специальные радиолюбительские репитеры (ретрансляторы), например в Ростове-на-дону, Сочи, Ставрополе, Краснодаре, Черкесске, ст.Зеленчукской. Через них вы всегда можете попросить помощь любого рода у местных радиолюбителей или просто пообщаться проездом…
ТАК КАКИЕ ЖЕ РАДИОСТАНЦИИ ВАМ НУЖНЫ?
Абсолютно законно простые граждане в России могут пользоваться переносными и автомобильными радиостанциями трех групп:
1)Так называемый Citizen Band(CB)–гражданский диапазон. 26,965-27,850Мгц. До 21 Вт.
2)Радиолюбительская связь. УКВ (VHF) диапазон. 144-146Мгц. До 5 Вт.
3)Так называемый «безлицензионный» диапазон–69 каналов в районе 421-434Мгц.10 мВт.
Сразу хочется окончательно ответить на вечный вопрос про рации: «а на сколько оно “бьет” километров?». Грубо говоря, законы физики для всех трех диапазонов одинаковы. Правило простое:
Для увеличения дальности радиосвязи в два раза надо увеличить мощность передатчика в четыре раза. И наоборот: удвоение мощности ведет к увеличению дальности всего в 1,4 раза (кв. корень из 2). А чувствительность всех приличных современных раций примерно одинакова и сегодня уже достигла своего теоретического предела – 0,12 – 0,2мкв и на дальность влияет уже не столь сильно. Гораздо сильнее влияет на дальность высота подъема антенны(рации) над землей и наличие на пути радиоволн препятствий. Короче, “бить” одни и те же рации мощностью 5 Вт могут на расстояние от 2км в городе с земли до 70км с вершин гор в прямой видимости. А на море и намного дальше (например в Крыму отлично слышно радиолюбителей-турок!). В пещерах те же рации будут работать лишь на 50-200м!
РАДИОСТАНЦИИ СВ ДИАПАЗОНА.
Диапазон 27Мгц по природе весьма хорош для связи на открытой местности. Вы можете купить носимую рацию от 1-го до 400-т каналов мощностью до 5Вт по цене от 60 до 150 у.е. (в магазинах). Или автомобильную, мощностью до 21Вт. (Продаются усилители до 200Вт, но это дело незаконное).Подробно про СВ можно узнать на: www.qrz.ru/cb, www.umd.ru/9.htm, www.boatclub.ru/radio.htm, berkut-radio.narod.ru,[url=http:// www.midland.ru]www.midland.ru[/url] Мне лично подходящими из СВ раций кажется лишь ALAN 42 plus и Maycom AH(SH)27 cityradio.narod.ru/cb/transceivers/maycomcb_kat.html. И еще ПИЛОТЫ и БЕРКУТЫ. Наши рации дешевы и имеют хорошие характеристики, но зачастую довольно громоздки и не очень прочны. Хотя вообще-то все СВ рации сделаны только для аккуратного городского обращения и чаще всего не выдерживают простого падения с высоты 1,5 м на асфальт(корпуса разламываются на составные части), а также накрываются при попадании под дождь. Никаких мер к герметизации или хотя бы к влагозащищенности в СВ рациях я не встречал ни разу. Да и дизайн наших р/ст далек от совершенства… Но у них есть одно преимущество – питание от стандартных батареек АА. А вот для зарядки аккумуляторов импортных станций нужно позаботится о зарядном устройстве. Если есть машина – проблем нет, два провода и резистор – ваша зарядка! А в автономке з/у может быть солнечная батарея или маленькая гидроэлектростанция в виде небольшого винта в воде(или колеса) и моторчика… С земли я общался по рации со знакомым, использовавшим стационарную антенну на крыше 5-иэтажного дома, на расстоянии 16км. А уже с крыши своего 16-этажного дома связь бывала устойчивой до 40 км в отсутсвие «прохода». Из недостатков СВ диапазона надо отметить наличие явления атмосферного отражения(прохождения) радиоволн, полезного для любителей дальних связей(до 2000км), но часто очень мешающего поговорить с другом на 5км. Это когда вы будете вместо своего ближнего абонента слышать итальянцев, поляков или турок, чей сигнал отразился от ионизированных слоев атмосферы. В Москве это одни страны, в других регионах – другие. Да и вообще во всем мире к этому диапазону отношение, как к помойке, отдали, мол, народу на растерзание и делают там все, что хотят. Например, на 27 Мгц работают огромные ВЧ печи для нагрева болванок в металлургии! По моему опыту, лес и погода почти не влияют на качество связи на СВ, а дома, стены и горные породы — сильно ухудшают. Даже металлическая решётка с расстоянием между прутьями в 20 см (автобусная остановка) является для радиосигнала 27Мгц почти непроходимой. Однозначно надо использовать для связи FM-модуляцию ввиду ее большей экономичности и эффективности по сравнению с АМ.

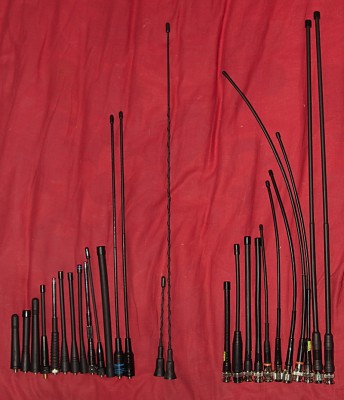

И еще. Немного теории. Идеально работающая штыревая антенна должна иметь длину, примерно равную минимум четверти длины рабочей волны. Длина волны равна: число 300 разделить на частоту в мегагерцах. Т.е. для СВ антенна должна быть длиной 2,7м! Для уменьшения габаритов антенн их делают укороченными, т.н.”спиральными”, согласуя их с рацией удлиняющими катушками. Но эффективность их при этом все равно намного хуже, чем у полноразмерной антенны. Этот факт надо обязательно учитывать при сравнении станций на разные диапазоны! Более эффективно работают спиральные антенны у УКВ радиостанций…

РАДИОСТАНЦИИ УКВ ДИАПАЗОНА.
УКВ диапазоном называют все, что выше 30 Мгц и до 300Мгц. Официально вы сможете работать на УКВ (и не только), лишь став радиолюбителем. Процедура получения радиолюбительского разрешения очень похожа на получение лицензии на гладкоствольное оружие, только медсправка не нужна. Правда, все формальности до буквы никто не соблюдает, так что сделать это при желании можно довольно просто. Придется съездить несколько раз в ГРЦ и подождать какое-то время. Процедура описана на: www.qrz.ru/law/detail/51. Для начала должен заметить, что законно вам продадут только рации, предназначенные радиолюбителям. Профессиональные модели вы можете купить без разрешения, на свой страх и риск. Выбрать лучше что-то из продукции таких фирм, как YAESU(он же VERTEX-STANDARD), KENWOOD или ICOM. Фирма MOTOROLA делает только профессиональные модели, а рации ALINCO я бы не советовал ввиду их невысокой надежности применительно к экстремальным условиям, при тех-же ценах. Весьма подходящи VERTEX VX-110, VX-150, YAESU FT-10, KENWOOD TK-2107, TK –278… и рации выполненные в копусе «милитари». Самая дубовая рация для тяжелых условий использования – VERTEX VX-500(510)! Ее можно программировать без компьютера. Но тяжеловата. А уж совсем замечательная ВЕЩЬ для нашего дела — YAESU VX-5R! Водонепроницаемая, ударопрочная, очень маленькая, разрешена для радиолюбителей, на 3(!!!) диапазона сразу. Всего за $400! На 50 Мгц у нас работать запрещено, но, я думаю, в горах можно попробовать ибо мешать там некому. Есть её СОВСЕМ герметичная модификация VX-7R, её можно и в воду окунать, но стоит около 550 долларов. Кстати, для всех перечисленных моделей вместо штатных аккумуляторов можно прикупить специальные кейсы для обычных батареек, что в автономке весьма полезно. Диапазон 2м («двойка»), в случае радиолюбителей это 144-146Мгц, очень хорошо подходит для радиосвязи на открытой местности, на водоёмах(море) и для работы в горах. Не зря же моряки (морской диапазон 156-163 Мгц), милиция и другие госслужбы, железнодорожники используют его. Атмосферных шумов там значительно меньше по сравнению с СВ. Дальнее прохождение радиоволн в этом диапазоне бывает очень редко и длится кратковременно (например, при падении метеоритов или северном сиянии). Причём полноразмерная антенна на этот диапазон имеет длину всего 50см, и может быть как переносной, так и базовой при весьма небольших габаритах. Правда, в последнее время места в эфире становится всё меньше и государство распродаёт частоты коммерческим структурам, в том числе и в диапазоне 144-146. Так что всё чаще (по крайней мере, в Москве) я слышу там совсем не радиолюбительские разговоры… Там, например, уже есть и несколько каналов для МЧС.
Радиостанции так называемого «безлицензионного диапазона» — 421-434Мгц.
Про этот диапазон я напишу ниже, о нём достаточно сказано и без меня: Скажу только, что в нашей стране этот диапазон (430-440Мгц) уже давно отведён на вторичной основе для радиолюбителей. Для них разрешена мощность до 5 Ватт. По закону для юридических лиц разрешён для коммерческого использования так называемый «безлицензионный диапазон» с 40 каналами в районе 421-434Мгц с мощностью до 10милливатт… Не путайте это дело с аббревиатурой FRS. Это американский стандарт, использующий частоты в районе 462-467Мгц. У нас такие рации категорически запрещены к ввозу и продаже. В Москве на этих частотах работают милиция и служебная радиосвязь. Так что р/ст на 433 вроде как и нельзя просто так продавать, но продают, потому что не сильно за это кого наказывают. Радиосвязь при мощности 10мВт возможна в этом диапазоне на расстояние до километра в городе(для которого он лучше всего подходит) и до 3-5км в условиях прямой видимости. Это грубо. Радиоволны на этих частотах хорошо отражаются от твёрдых поверхностей и для них даже окошка в бетонной стене 30 х 30cм достаточно для связи. Но они имеют свойство поглощаться осадками, туманом, мокрой листвой и т.п. Высокоэффективная антенна для этого диапазона имеет весьма простую и малогабаритную конструкцию. Направленную антенну можно спаять из медной проволоки за полдня… www.mountain.ru/radio/library/2001/anten/ Самих радиостанций для этого диапазона сейчас продаётся великое множество (по крайней мере, в Москве), но половина из них – это скорее игрушки, чем средство связи. Конкретных моделей не буду советовать, скажу только, что брать надо продукцию известных фирм – ICOM, KENWOOD, ALINCO, ALAN, MOTOROLA. Цены на такие рации лежат в диапазоне $ 30 – 150. Некоторые из раций имеют встроенную систему VOX – автоматическое включение на передачу при подаче голосового сигнала в выносную гарнитуру – наушник с микрофоном или что-то вроде того… Полезная штука для тех, у кого заняты руки. Только в проводах иногда можно запутаться при активных движениях.


Ну и, собственно, полевое:

До выхода на маршрут следует:
1. Ознакомиться с устройством используемых раций и проверить их исправность. На простых американских УКВ рациях типа walkie-talkie обычно имеются следующие кнопки:
— Переключатель частот. Иногда частоты просто нумеруются, без указания их численных значений. Нужно заранее договориться о частоте, на которой будет вестись радиообмен.
— собственно кнопка Talk. При нажатой кнопке сигнал передается, при ненажатой — принимается.
— Кнопка тонального вызова (Call). Посылает вызываемой радиостанции звуковой сигнал типа «beep». Используется для экстренного вызова на связь.
— Шумоподавитель. Если он включен, то принимаемый сигнал более чистый. (Вначале я по ошибке написал «передаваемый сигнал», но это была ошибка. Шумоподавитель обрабатывает приходящий сигнал, а не исходящий.) Однако в условиях плохого качества сигнала шумоподавитель лучше отключать, т.к. в этом случае повышается вероятность услышать хоть что-нибудь (лучше шумный сигнал, чем никакого).
2. Назначить основное и дополнительное время выхода на связь. Дополнительных времен может быть несколько. Например, 20:00 (основное) и через каждые полчаса вплоть до 22:00 (дополнительные). При необходимости связи в неоговоренное время следует использовать конпку Call, в надежде, что вызываемая группа услышит писк рации.
3. Назначить главную и подчиненные станции. Главной станцией объявляют, как правило, ту, что находится в базовом лагере (если таковой имеется), либо в той группе, которая в назначенное время связи будет наименее удалена от остальных.
4. Назначить позывные каждой станции. Например, фамилии руководителей групп, или всякие другие слова, типа «База».
После выхода на маршрут радиосвязь происходит так:
5. На связь выходит только главная станция. Остальные в назначенное время (основное либо дополнительное) должны подготовить рации и ждать вызова. То же следует сделать при получении тонального вызова в неоговоренное время.
6. Главная станция при обращении должна назвать свой позывной и позывной вызываемой станции. Например, «Иванов, я База. Как слышите? Прием.» На это радист группы Иванова должен отвечать «База, я Иванов...», даже если сам он вовсе не Иванов, а совсем наоборот. Иначе может возникнуть путаница на тему «с кем я говорю».
7. Каждая реплика должна заканчиваться словом «прием». Это нужно для того, чтобы стороны говорили по очереди, а не одновременно.
8. Начинать следует с проверки слышимости. Например:
(Правильно)
«Иванов, я База. Как слышите? Прием.»
«База, я Иванов. Слышу вас отлично. Прием.»
«Иванов, слышим вас хорошо. [.....]»
(Неправильно)
«Иванов, я База. Как слышите? Прием.»
«База, я Иванов. Слышу вас отлично.»
[Пауза] «Иванов, почему молчите? Прием.»
«База, это вы молчите, а я сказал, что слышу отлично...» и т.д.
9. Главная станция запрашивает подчиненную о ее местонахождении, состоянии, планах. Подчиненная эту информацию сообщает. Затем главная спрашивает подчиненную, не хочет ли та сообщить какую-либо информацию дополнительно или задать какие-либо вопросы, и если да, то отвечает на них.
(Правильно)
«Иванов, сообщите о прохождении маршрута. Прием.»
«Прошли перевал Такой-то. Стоим у границы леса. Прием.»
«Все живы-здоровы? Прием.»
«Да вроде бы. Прием.»
«Чего еще хорошего? Прием.»
«На спуске попали в небольшую лавину. Пострадавших нет. Прием.» и т.д.
(Неправильно)
«Иванов, сообщите о прохождении маршрута. Прием.»
«Мы тут только что на перевале Таком-то в лавину попали!.. Прием.»
«Пострадавшие есть? Прием.»
«Ты подожди. Я сейчас все по порядку расскажу. Идем мы это...»
«Блин!!! Я тебя русским языком спрашиваю: пострадавшие есть?! » и т.д.
10. При передаче важной информации ее реципиент повторяет ключевые моменты по требованию передающего, или просто говорит «Вас понял». При повторении ключевых слов по буквам лучше для обозначения букв использовать слова, чем выкрикивать сами буквы. Например: «Река Аккем, по буквам: Анна, Кирилл, Кирилл, Елена, Михаил.»
11. Если одна из сторон знает, что в следующий не сможет выйти на связь в установленное время, она должна сообщить об этом другой стороне. В этом случае устанавливается новое основное и дополнительное время связи.
12. Конец связи объявляет только главная станция. Подчиненная может предложить конец связи, но не отключиться первой. Например:
«Ну чего, База, конец связи? Прием.»
«Конец связи.»
Вместо «конец связи» можно говорить СК («эскА»).
При переговорах на английском языке дела обстоят приблизительно таким же образом.

Вот перевод некоторых важных слов:
radiocheck — как слышите?
read you — слышу вас
over — прием
roger — вас понял
out — конец связи
stand by — следующий сеанс связи в установленное время
proceed — действуйте по плану

Пример диалога:
Alpha five five this is base, radiochek, over
Base this is alpha five, read you, over
Alpha five stand by, over
Base, stand by, proceed, over
Alpha five, out
Base, out

Много полезного об этом всём: www.mountain.ru/radio/

(с)пизжено.

Ребят, учите, настоятельно вам, так сказать...

Шьём kenwood мэйдиншына )



ВНИМАНИЕ ВСЕ МАНИПУЛЯЦИИ ВЫ ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК!
ПОМНИТЕ,ЧТО СТАНЦИИ ИНДИВИДУАЛЬНЫЕ И МОГУТ ОТЛИЧАТЬСЯ ПО МОЩНОСТИ,ПО ПРОШИВКЕ И ПО ВЕРСИЯМ ВЫПУСКА!

1. Подключаете станцию к COM порту (будим считать что это 1 СOM) Внимание. Станция должна быть в выкл. состоянии.

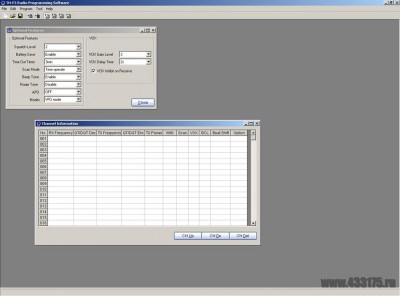

2. Запускаете программу TH-F5 Radio Programming Software (гуглите).
3. Включаем станцию.
4. Нажимаем в программе кнопку READ (иконка компьютера рядом с дискеткой). Программа считает информацию со станции (по каналам) и внесёт информацию в поле Channel Information

В момент чтения на экране станции загорится текст -РС-
Внимание, может в конце чтения выдать ошибку, не обращайте внимания.

5. В разделе программы Option Features выставленны значения некоторых настроек станции по умолчанию. Установите так, как вам удобно, после чего нажимаете кнопку WRITE (рядом с кнопкой READ) иконка Рации. Информация запишется в станцию. В момент записи на экране станции загорится текст -РС-

Режим TEST MODE (мощность) (ОПАСНО ИЗМЕНЯТЬ,МОЖНО ПОПАЛИТЬ СТАНЦИЮ!)

Взяв за основу, что 255-это 8w, выставил:

RF High Power - значение ползунка 225 - примерно 7w
RF Mid Power - значение ползунка 160 - примерно 5w
RF Low power - значение ползунка 20 - примерно 0,5

Работает так: Открываем окно тест моде.
1. Выбираем RF HP, нажимаем кнопку RUN - считаются ваши параметры. В разделе ставим High, 12,5, и бегунок на 223 (см выше инфу по вт.), после этого нажимаем ОК.

Информацию по каналам, вписываете руками после чего опять жмём кнопку WRITE.
После того, как закончите вносить каналы станции - советую нажать на кнопку дискеты SAVE, и сохранить тем самым на компе вашу конфигурацию.

Как известно, задротам свойственно переводить частоты в метры и сантиметры. Такое вот, своеобразное, латентное мерянье пиписьками... Внесём ясность!

КВ диапазон (коротковолновый диапазон 0.1-28 МГц)
СВ диапазон (Citizen Band 26-30 МГц, одиннадцатиметровый диапазон)
LB диапазон (Low Band 30-50 МГц, шестиметровый диапазон)
VHF диапазон (very high frequency (очень высокие частоты) 136-172 МГц, двухметровый диапазон)
UHF диапазон (ультравысокие частоты, 420-473 МГц, семидесятисантиметровый диапазон)


Ну и повторим материал для общего развития:

Какую радиостанцию (рацию) выбрать? А где Вы собираетесь использовать рацию?

ЧИТАТЬ

Цель настоящей статьи — предоставить нашим покупателям раций необходимую информацию о радиостанциях и помочь ему в выборе.

Технологии производства средств радиосвязи постоянно совершенствуются. Использование таких технологий в производстве средств связи, как введение цифровых способов управления, а также обработки сигналов позволило создать огромный спектр средств связи. Благодаря высокой конкуренции и не менее значительным технологиям в области потребления средств связи, их себестоимость и цена стабильно снижаются, что делает их покупку доступной для любого человека.

Сначала необходимо определиться с тем, где Вы собираетесь использовать данные радиостанции. Для рыбалки, охоты или для связи между сотрудниками Вашего предприятия — высококвалифицированные специалисты нашего интернет-магазина помогут Вам в выборе самого лучшего варианта.

Диапазоны вещания радиостанций

Радиостанции уже давно стали неотъемлемой частью современной жизни. В настоящее время рынок предлагает огромное множество моделей, которые работают в разных диапазонах частот и имеют различные наборы сервисов. Существуют несколько диапазонов вещания, вот наиболее распространенные диапазоны:
КВ диапазон (коротковолновый диапазон 0.1-28 МГц, любительский)
СВ диапазон (Citizen Band 26-30 МГц, одиннадцатиметровый диапазон, гражданский)
LB диапазон (Low Band 30-50 МГц, шестиметровый диапазон, служебный диапазон)
VHF диапазон (very high frequency (очень высокие частоты) 136-172 МГц, двухметровый диапазон (включает в себя как служебный, так и морской и любительский поддиапазоны))
UHF диапазон (ультравысокие частоты, 420-473 МГц, семидесятисантиметровый диапазон (включает в себя LPD не только любительский, но и служебный диапазон))

Радиус действия радиостанций.

Радиус действия радиостанции зависит от:
диапазона;
места использования;
мощности;
KSW антенны (для автомобильных радиостанций).

Радиостанции как для таксистов, так и для организаций «такси».

Вам понадобится стандартная базовая радиостанция, ее мощность будет зависеть не только от плотности застройки заселенного пункта, но и радиуса действия самого радиосигнала.

Существует большой выбор готовых базовых радиостанций, но, как часто показывает практика, это не очень выгодно. Себестоимость такой станции довольно высока, и зачастую она не рассчитана на увеличение мощности.

Базовую станцию можно собрать своими руками, она состоит из:
автомобильной радиостанции;
усилителя (BUSTER);
базовой антенны;
блока питания;
кабеля питания.

Радиостанции, которы ев будущем будут стоять на автомобилях:
автомобильная антенна;
автомобильная радиостанция.

Базовая станции.

Частотный диапазон работы станции. Выбор частоты.

СВ диапазон — это 11 метровый штатский диапазон радиостанций.

Преимущества: простота получения разрешения на использование частоты и недорогие радиостанции.

Недостатки: качество связи невысокое и для увеличения радиуса действия придется менять антенны, докупать усилители, а это приводит к удорожанию радиостанций, вплоть до ценовой категории радиостанций VHF диапазона, где за те же деньги связь намного лучше.

VHF диапазон — двухметровый 144-146 МГц, непрофессиональный диапазон.

Преимущества: Замечательная связь и достаточно большой радиус действия, радиостанции совершенно неприхотливы в работе.

Недостатки: Для организаций «такси» на этом диапазоне придется собрать и оформить больше документации, цена примерно в два раза выше радиостанций СВ диапазона.

UHF диапазон — 70 сантиметровый 430-434 МГц, непрофессиональный диапазон.

Преимущества: Замечательная связь и огромная дальность при использовании во всех населенных пунктах с частой застройкой. Связь устойчивая даже в туннелях. Рации совершенно неприхотливы в работе.

Недостатки: Для открытия организаций «такси» на данном диапазоне необходимо собрать еще больше документов, цена приблизительно в три раза выше радиостанций СВ диапазона.

Если Вы остановились на СВ диапазоне:

Примерно на 20 км:

Радиостанция Alan 48 EXEL; Alinco M03; Megajet 600;

Блок питания EPS 79; EPS 57;

Базовая антенна Sigma 5/8, Enerji 5/8;

Антенный кабель.

Примерно на 20-40 км:

Радиостанция Alan 48 EXEL; Alinco M03; Megajet 600;

Усилитель EA-150; KL-200; EA-150P;

Блок питания IP-15; PS-15;

Базовая антенна Enerji 5/8, Lemm 827, Sigma 5/8, Sirio 2008/2016;

Антенный кабель.

Примерно на 40-60 км:

Радиостанция Alan 48 EXEL; Alinco M03; Megajet 600;

Усилитель EA-300P; KL-400; KL-300;

Блок питания DM-330; EPS-2022;

Базовая антенна Enerji 5/8, Lemm 827, Sigma 5/8, Sirio 2008/2016;

Антенный кабель.

Если Вы остановили свой выбор на VHF/UHF диапазоне:

Радиостанция Alinco-135/435; Icom F320/F420; Vertex VX 3000, VX-3200; Kenwood 7102/8102;

Блок питания IP-15; PS-15;

Базовая антенна A-1000; F-22; ANLI A-100MV/MU;

Антенный кабель.

Радиостанции не только для охот и рыбалки, но и для походов в лес.

Рации как для рыбалки и охоты, так и для леса неплохо бы брать на VHF диапазоне (144 МГц) и лучше, если они будут высокопрофессиональные, такие как:

Vertex VX-210V; VX-150*; VX-160V; VX-400V;

Kenwood TK-2107; TK-2160; TK-278; TK-2206;

Icom F11; F3G;

Motorola P-040; GP-320; P080; GP-340;

Alinco DJ-195*.

* радиостанции любительского диапазона.

Преимущество VHF диапазона состоит в том, что этот диапазон лучше работает в условиях лесистой местности, земли, а на воде дальность становится очень большой из-за отражения волн от поверхности воды. Именно на этом диапазоне работает Морфлот. Радиостанции, перечисленные выше, имеют хорошие характеристики, по ударопрочности, влагоустойчивости и пылезащищенности. Можно к радиостанциям докупить гарнитуры, это удобно тем, что освобождает руки, также пригодится и чехол. Пользователи мобильных телефонов в чехле наверняка оценили то, как он иногда спасает, а на рыбалке или охоте он Вас выручит не один раз.

Радиостанции для строителей, коммунальных и дорожных служб.

Такие службы в силу своих задач работают в городских условиях, поэтому частотный диапазон следует выбирать повыше, ведь более короткие волны лучше проходят через железобетонные конструкции, кирпич и металл. Наиболее оптимальный диапазон UHF (430-434 МГц.) Если для решения задач достаточно связи дальностью до 1 км, то нет смысла брать мощные радиостанции, Вам подойдут маломощные LPD радиостанции такие, как:

Alan G225; Best Will ; Alinco DJ-S40; DJ-S41; Kenwood UDZ 68; Standart C408; Icom 4088; Optima 69.

Радиосвязь в городе на расстоянии от 3 до 10 км.

Нередки случаи, когда необходимо держать связь в городе, на расстоянии от 3 до 10 км, это может быть охрана предприятий, сопровождение автомашин по городу, и многое другое. Тогда понадобятся радиостанции более мощные, например:

Vertex VX-160U; VX-210U; VX-400U;

Icom F4G; F22;

Kenwood TK-3107; TK-378; TK-3160; TK-3206;

Motorola P-040; P080; GP-320; GP-340;

Alinco DJ-438*.

* радиостанции любительского диапазона

Си-Би связь. Европейская сетка частот:

Во всём мире принята стандартная сетка частот. Но в некоторых странах, она отличается. Существуют так называемые европейская и российская сетки частот. Введение нескольких частотных сеток было обусловлено ростом количества пользователей, и необходимостью увеличения каналов. Европейская частотная сетка начинается с частоты 26965 кГц и каждый следующий канал будет кратен десяти. То есть следующий канал европейской сетки будет на частоте 26985 кГц. Российская же сетка также кратна десяти, но её каналы сдвинуты на 5 кГц вниз, если сравнивать с европейской.



Выделенные цветом частоты разрешены для использования в России. Все сетки имеют буквенное обозначение – европейская - AE, BE, CE, DE, EE, FE, GE, HE, IE, JE. Российская - AP, BP, CP, DP, EP, FP, GP, HP, IP, JP. Российская частотная сетка отличается на 5 кГц. Это значит, что европейский канал 45AE будет на частоте 26295 МГц, то российский канал 45AP будет на частоте 26290 МГц.

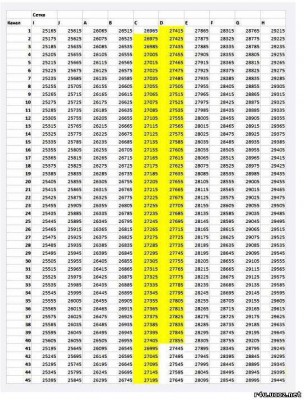

Российская сетка частот:

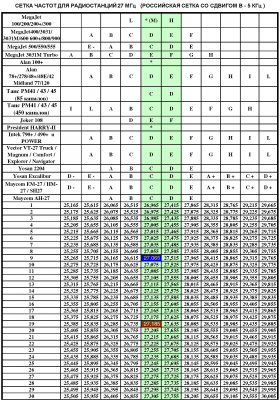

Названия сеток для разных станций:

Частоты. Разложено по полочкам, где, какой, и для каких целей диапазон, или частота, могут быть использованы - ТУТ.

А вот относительно 144 МГц, которые, по сути, продают категорийным радиолюбителям, всё сложнее. Вот ТУТ по частотам, а ТУТ немного философии )))

Если кто-то фапает на Р/С и иже с ними, то выкладываю вам свою порнушечку... Только сегодня снял



Это не всё, ещё одну забыл сфоткать. Слева - для портативок, посередине - автомобильные, на магнитное основание, справа - СиБи.

На самом деле, ништяков целая коробка...



Нравится? =)))

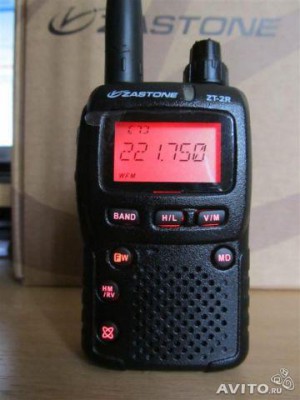

Едет, едет ко мне китаец!

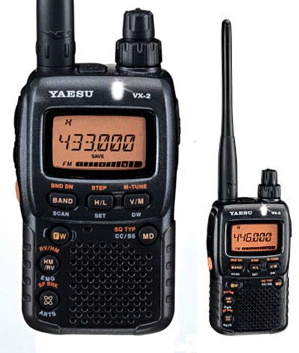

Это клон вот этой, снятой с продаж станции:



Как известно, Яшка никогда говна не выпускала. Чем пиздата радиостанция? Привожу наглый копипаст:

Совсем недавно китайцы наладили выпуск снятой с производства рации Yaesu VX-2R.
По данным владельцев с радиосканера это ТОЧНАЯ КОПИЯ Yaesu VX-2R, но под другой торговой маркой.
Цена: $82.80
У нее расширенный диапазон приемника 0,5 — 999 МГц и кроме стандартных видов частотной модуляции NFM и WFM она имеет амплитудную модуляцию AM.

Можно на нее услышать много чего интересного — авиа, речной диапазоны, любителей на коротких волнах и много чего другого.
Дисплей однострочный, отображает частоту в частотном режиме или информацию о канале (имя или частоту) в канальном режиме
В нижней части дисплея присутствует шкала s-метра (работает адекватно).
Инструкция на английском языке, копирует 1 в 1 инструкцию от есу, но почему-то имеет не все страницы.

Плюсы:
Компактная, подходит для EDC.
Имеет хорошую модуляцию и хорошую громкость микрофона, гораздо лучшую чем на баофенгах.

Минусы:
Отсутствие цифровой клавиатуры.
Отсутствие шага частоты 6,25 КГц - следовательно с рациями PMR диапазона не поболтать - В теории можно поставить ближайшую частоту с использованием имеющихся шагов.

Шаг частот:
5, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц

Самое главное из обзора:

Основные ТТХ:
Прием: 0,540-999,000 МГц

Передача: 144,000-146,000 МГц и 430-440 МГц
Шаг частот: 5/9/10/12.5/15/20/25/50/100 КГц
Виды модуляции: AM, NFM, WFM

Тип приемника: супергетеродин
Мощность передатчика:
1 и 1,5 Вт при питании от аккумулятора
2 и 3 Вт при питании от зарядки

Самая интересная её функция - это прием с 0,540 МГц по 999,000 МГц. Сюда много чего входит, послушаем-с, как придёт ))

тож хочу

Наглый бобик )))
Ну закажи, наибае есть )

"Вызывные" каналы.



Итак приведу здесь каналы с частотами, являющиеся вызывными для определённых диапазонов.

CB - 15CE (27.135MHz), 20CR (27.200MHz)
LPD - 18 канал (433.500MHz)
PMR - 8 канал (446.09375MHz)

О PMR ходят всякие споры, и где-то о вызывном напрочь отсутствует. О CB же - наоборот, куча вызывных каналов, НАПРИМЕР.

Данные верны, по крайней мере, для МСК и области, хотя некоторые нерадивые пишут правила для каждой области, а другие, такие же, никогда их в глаза не видели, и спокойно засерают частоты.

Общайтесь с удовольствием!!!

Ладно, ладно! Теперь без выебонов, и полностью серьёзно!!!

Сегодня ДЕНЬ РАДИО!



Респект тем первооткрывателям, благодаря которым мы используем радиоволны!
Респект тем глобализаторам, благодаря которым радиосвязь доступна каждому!
Респект тем людям, которые используют радиосвязь по назначению, а не для того, что бы засорять эфир.

Оставайтесь людьми! Перед тем, как лезть в эфир - спросите, работает ли кто на этой частоте...

И последнее... есть негласное правило, и это ВАЖНО знать! Если ты накрутил приёмник на пустую частоту, спросил, работает ли кто в ней. Если тебе ответили, то именно ты должен сменить частоту, не вступая в какие-то не было споры. Так уж принято...

Время дрочки, господа!!! Как вам такое изящное тело?

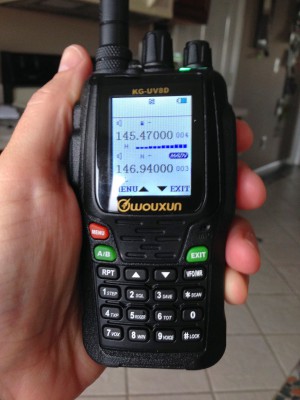

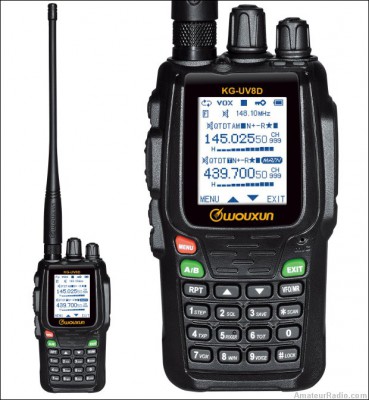

Новинка: двухдиапазонная портативная рация Wouxun KG-UV8D!

Wouxun объявила о выпуске новой двухдиапазонной портативной рации Wouxun KG-UV8D, заявленной как обновленная версия популярной модели Wouxun KG-UV6D. Новинка KG-UV8D будет иметь некоторые существенные дополнения, новые функции и улучшения. Одна из самых захватывающих новых особенностей этого трансивера - дуплексный режим. Wouxon KG - UV8D будет работать в дуплексном режиме, обеспечивая возможность передачи на одном диапазоне и приема на другом одновременно.

Еще одна особенность, которая действительно обращает на себя внимание - это дисплей . KG-UV8D имеет большой цветной ЖК- дисплей, который более чем вдвое превышает размер его предшественника. Один только экран выглядит впечатляюще, охватывая почти половину передней панели этого гаджета.

Новый KG-UV8D работает в друхдиапазонном режиме 136-174 MHz и 400-470 MHz. Предварительная дата релиза для KG-UV8D намечена на середину апреля 2014 года.

А вам как?

Ну и на последочек...

Вот ещё гайд для тех, кто пропустил, например, вообще всё, что я выкладывал выше...
